Фасадные подъемники (строительные люльки)

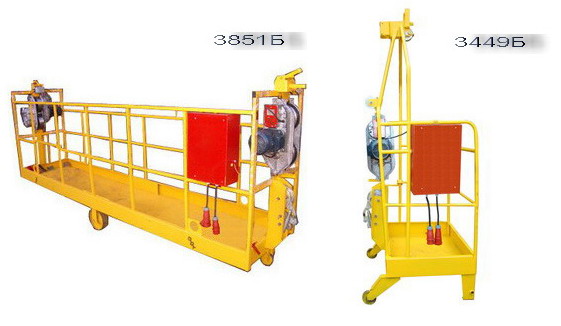

Строительные люльки (подемники) 3851Б, 3449Б
Работа по фасаду здания относят к разряду опасных. Во время строительства зданий, данные работы отличаются особой сложностью. Вследствие таких факторов как повышенная сложность, а также опасность, любая строительная организация должна обеспечить безопастность каждого работника.
Одним из лучших вариантов выбора оборудования, в период проведения такого рода работ, являются строительные люльки (другое название: фасадные подъемники). Их предназначение заключается в осуществлении подъёма рабочих, осуществлениt определённых отделочных и строительных работ на фасадх зданий.









  • Разрешение Росгортехнадзора
  • Сертификат
  • 100% комплектация подъемников
  • Розничная и оптовая продажа строительных люлек
  • Поставки подъемников по России и СНГ
  • Скидки

Технические характеристики

Наименование показателя Одноместный 3449Б
 Двухместный 3851Б
Грузоподъемность, кг 120 300/500
Диаметр каната, мм 8,8 8,8/9,7
Высота подъема, м 40-150 40-150/40-100
Скорость подъема, м/мин 9,7 9,7/5,5
Мощность, кВт 1,1 2,2
Габаритные размеры, м
-длина по фасаду 1,09 2,49/4,54/5,94
-ширина 0,97 0,86
-высота 2,5 1,87
Масса полная(с консолью 0,9м.на 150м.), кг 770 1470/1560/1650
Масса рабочей площадки (без консолей) 210 380/470/560
Лебедка ЛЭФ-500(260х680х600мм.) 90кг., шт 1 2

Незаменимы при строительных работах

Подъемники комплектуются:

  • консолями на крышу здания для подвески строительной люльки;
  • двумя ловителями для страховки;
  • отдельными страховочными канатами;
  • переносным пультом управления подъемником;
  • канатом, электрокабелем.

Возможна поставка отдельно лебедок ЛЭФ-500 (электрическая фрикционная, г/п 500 кг, высота подъема до 150м) и запчастей к ним.

По желанию заказчика люлька комплектуется контргрузами металлоформа-бетон весом 49 кг.

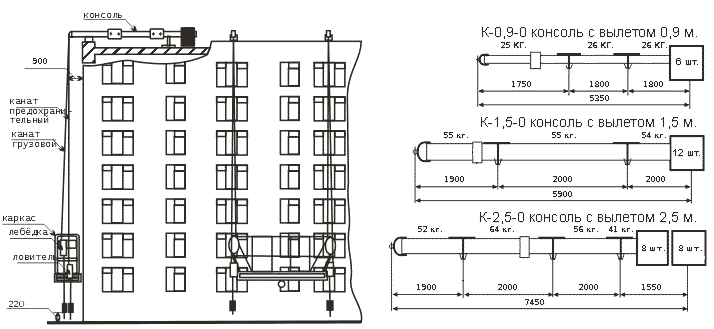

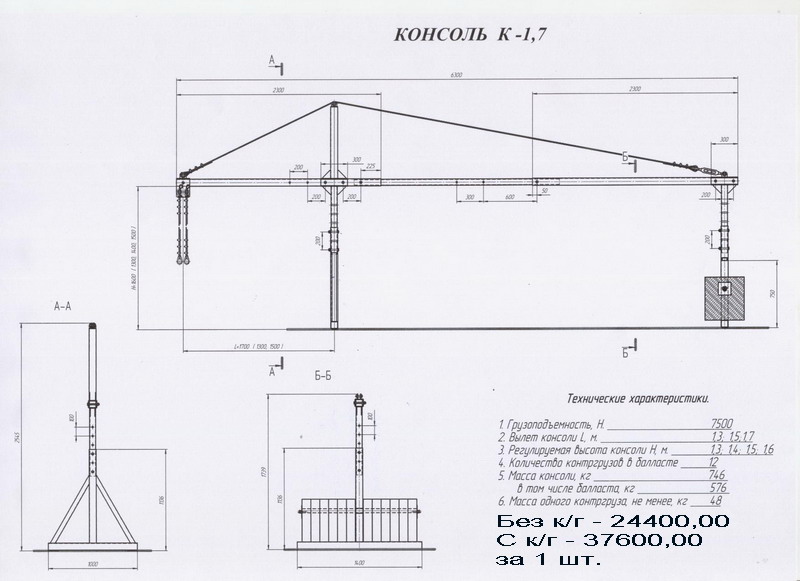

Установка фасадного подъемника на здание       Конструкции консолей фасадного подъемника

 Комплектность консолей фасадного подъемника.

Марка, сечение, тип контргруза, грузоподъемность

Количество стяжек, шт.

Количество контргрузов на стяжке, шт./длина стяжки, мм.

Вес, без к/г. / с к/г., кг.

К-0,9-0, 120х60х5 бетон, 600 кг.

1

6/730

120/423

К-0,9-2, 140х140х4 бетон, 750 кг.

1

8/1080

150/534

К-1,5-0, 140х140х4 бетон, 600 кг.

1

12/1540

165/741

К-1,5-1, 140х140х4 бетон, 750 кг.

1

14/1770

170/842

К-2,5-0, 160х160х4 бетон, 600 кг.

2

8+8(16)/1080

205/973

К-2,5-1, 160х160х6 бетон, 750 кг.

2

10+10(20)/1310

210/1170

 Назначение каната

ГОСТ 3077-80 (8,8мм)

ГОСТ 7668-80 (9,7мм)

8,8(9,7)-ГЛ-ВЭ-0-Н-200

Длина каната при высоте подъема Н, м.

Вылет консоли от здания

0,9 м.

1,5 м.

2,5 м.

Канат предохранительный

Н+14

Н+15

Н+16

Канат подъемный

Н+11

Н+12

Н+13

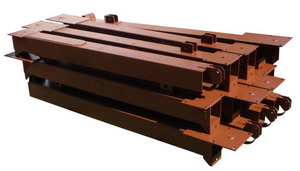

Вид консолей в разобранном виде.

Эксплуатация фасадных подъёмников

Крепление строительных люлек осуществляется с помощью специальных стальных болтов. Такое крепление способствует свободному перемещению людей, оборудования, груза на различные высоты. Во время подбора строительной люльки основным критерием является грузоподъемность агрегата. Подъёмники отечественного производства обладают грузоподъемностью в триста килограмм. Импортными поставщиками предлагаются строительные люльки, обладающие грузоподъёмностью в четыреста килограмм и свыше.

Каркасные колёсики обеспечивают перемещение подъёмников в пределах определённого рабочего места. Для перевозки между объектами фасадные люльки не разбираются. Их транспортировка осуществляется в полном сборе с помощью специальных машин.

Конструкционные характеристики

Основные составляющие строительной люльки

  • каркас;
  • подъёмный механизм;
  • ловители;
  • электрооборудование.

 Каркас строительной люльки изготовлен из специальных труб и уголков. Его торцы оснащены направляющими роликами предохранительных и подъемных канатов. Кроме этого имеются механизмы ловителя. Эффективный подъемный механизм устанавливается под рабочую платформу. Он имеет вид двухбарабанной лебедки.

Техника безопасности

Фасадный подъемник оснащается двумя автоматическими тормозами: колодчатый и дисковый тормоз. Дисковый тормоз обеспечивает остановку люльки при превышении груза. Колодчатый тормоз при автоматическом отключении тока замыкается пружиной.

Подвес люльки осуществляется на фермах, которые закрепляются на фасаде. Фасадную люльку удерживают два основных, а также два предохранительных каната. Нижние канатные концы закрепляются инвентарными грузами. Если люлька обрывается, тогда автоматически срабатывают ловители. Благодаря этому агрегат зависает на надёжных предохранительных канатах. В случае прекращения подачи электроэнергии, применяется ручной лебёдочный привод.
